Пожарный гидрант: типы, назначение, установка, схема

3 апреля 2019

Пожарный гидрант — специальное устройство, основным предназначением которого является забор воды из водопроводной системы для эффективного пожаротушения. Для правильной работы необходима пожарная колонка, открывающая или закрывающая гидранты, расположенные под землей. Другой ее важной функцией является подсоединение гибкого трубопровода (пожарного рукава) для откачки воды. В данной статье кратко разбираются все основные моменты, которые необходимо знать, даются инструкции и полезные советы в использовании гидранта. Обязательно дочитайте статью до конца.

История создания

Зимин Н.П. – русский инженер – механик, создатель водозаборов для борьбы с пожарами. Впервые ввёл расчёт потребности в практике водоводов из двадцати пяти кранов по всей длине – три четверти версты с полным оснащением лестницами с учётом уровня зданий. Разработал проект противопожарного снабжения с насосными станциями.

Благодаря его разработкам открылись новые приёмы пожаротушения из городских водопроводов. Зимин изобрёл универсальные виды задвижек, вентилей, автоматических клапанов, впоследствии вошедших в ГОСТ – 8220, под аббревиатурой – ПГ–5.

Разновидности и типы ПГ

Существует две основные разновидности данного водозаборного приспособления. Чаще всего, на частных территориях люди рассматривают установку гидранта 2 видов:

• Надземные, или по-другому — безколодезные.
• Подземные (располагаются в колодце).

Подземный тип более популярен за счёт того, что при нежелательном возгорании или пожаре обеспечивается бесперебойная подача воды.

Назначение

Приспособление для забора из городской водопроводной сети, состоящее из колонки, для подсоединения пожарных рукавов и открывания подземных кранов при пожарной необходимости называется пожарным гидрантом. Представляет собой чугунный стояк на металлическом поддоне, ГОСТ 5525 – 61 в колодце перед гидравлическим испытанием сети. Два раза в год проверяется на предмет дееспособности – весной и осенью.

Алгоритм проверки работоспособности:

• Соответствие ключей.
• Визуальное обследование.
• Состояние подъезда.
• Пробный пуск.

В профилактику входят приёмка на учёт, утепление, после удаления неисправностей, обследование грунтовых потоков. Для ориентации на стенах домов крепят таблички с указанием места агрегата, размеров, номеров и типов:

Т – тупиковый.
М – московский.
Л – ленинградский.

Высотой от 500мм до 3000 в скважинах с интервалом 250мм на водопротоках получили название московских, по сооружениям, наземных и подземных. При установке над землёй верхняя часть не засыпается. Подземные модули засыпаются грунтом и закрываются крышкой. Как совмещённый вариант может использоваться на текущие нужды.

При любом способе прокладки водных сетей агрегаты монтируются на них с запорной арматурой в наземных ячейках, предохраняющих от замерзания. Механизм ГОСТ 8220 – 62а представляет собой, по способу работы, обыкновенный вентиль на резиновой прокладке, шпиндель, штанга и корпус. Во избежание гидравлического удара тело запорного механизма сделано сферическим с уменьшенным шагом резьбы для поступательного движения.

Скважины строят на расстоянии не ближе 5 м от зданий, не ближе 50 между собой и 2,5 метра от проезжей части дороги.

Пожарный гидрант может быть применён в сочетании с цоколем в качестве наружного крана, для борьбы с возгоранием и для подпитки автомобильного резервуара.

Принцип работы

Пожарный гидрант сделан, как правило, из чугуна, а в внутри имеются пустотелые половинки с резиновым уплотнителем между ними. Шпиндель по резьбе входит в верхнюю втулку, другой конец заканчивается муфтой с квадратным гнездом для штанги с квадратом для ключа на колонке на другой стороне.

При вращении совершается поступательное движение вверх или вниз по фиксаторам, открывая или закрывая ход к воде. Отверстие для слива внизу распределительной коробки перекрывается одним из фиксаторов, во избежание попадания влаги во внутрь.

В закрытом состоянии дырочка открывается для слива конденсата. Обратный ниппель в трубе слива закрыт для пути в корпус.

Гидрант-пистолет

Устройство мало похоже на классический вариант внешне, по назначению повторяя все известные механизмы. Сфера деятельности несколько иная:

• шахты;
• тоннели;
• выработки.

Нет привычных сооружений, обязательных в других устройствах. Подсоединяется на любом доступном месте с помощью цепи и натяжных болтов, затем плотно прижимается к поверхности, вставляется пороховой заряд и выстрелом.

Далее, с помощью пули длиной тридцать миллиметров и двадцать пять в диаметре пробивается отверстие. Пуля возвращается. Ствол вывинчивается, устанавливается запорное приспособление с манометром. Подсоединяется стандартный рукав.

В шахтах допускается к применению при содержании метана не более 1% и влажности до 100%. В комплект входят:

• патрон;
• заряд;
• набор ключей;
• набор заглушек;
• аптечка.

По окончании работ пробитое отверстие перекрывают заглушкой, пистолет снимают. Недостаток в том, что во время выстрела иногда выходят из строя манометры.

Особенности

Из двух типов – московского и ленинградского предпочтение отдаётся «москвичу» за надёжность и относительно низкую стоимость.

Основными преимуществами являются:

• Тело из чугуна.
• Срок эксплуатации до пятнадцати лет.
• Высота от пятисот миллиметров до 3500.
• Место предусматривает доступность ко всем зонам действий, не зависимо от модели – под или над землёй.

Обязательные условия эксплуатации:

• Диаметр водопровода должен соответствовать объёму подаваемой жидкости.
• Исключается образование льда зимой.
• Свободный подступ с размещением указательных табличек.
• Оснащение рукавами, стволами с соответствующими размерами.
• Наличие опор разделения потоков.
• Учёт организаций отвечающих за состояние.

СНИП

Максимальная скорость запуска, устойчивость к минусовым температурам, необходимость утепления, должно быть расстояние до крышки люка, расчёт просвета от оси до стенки. В обязательном порядке необходимо следить за:

• уровнем и количеством влаги в стояке;
• соблюдением норм эксплуатации;
• точкой установки.

Советы по установке

При монтаже необходимо строгое соблюдение порядка работ:

• Сначала опора на поверхность, массивность которой зависит от веса конструкции.
• При присоединении с фланцами следить за вертикалью.
• Последним шагом — испытание, с надетой на ниппель колонкой для включения.

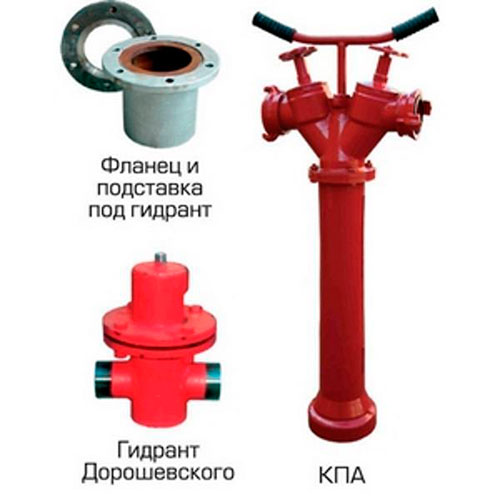

• кпа, пг дорошевского, фланец и подставка

К каждому комплексу есть подробная инструкция с указанием особенностей применения.

Полезные советы по установке гидранта:

• Антикоррозийное покрытие, с укрытием наружной секции от возможного огня.
• Расстояние до проезжей части дороги не более 2,5 м.
• Опоры бывают проходными и тупиковыми.
• Обязательно учитывать глубину промерзания.
• Если механизм устанавливается в колодце, то не допускается содержания мелких камней.
• Диаметр не менее восьмидесяти сантиметров, для удобства в обслуживании.
• Схема установки подземного ПГ наглядно представлена на изображении ниже:

Тумбы бывают – фланцевыми, раструбными, сварными. При привязке проекта учитываются количество арматуры, габариты лестницы обслуживания, необходимость утепления.

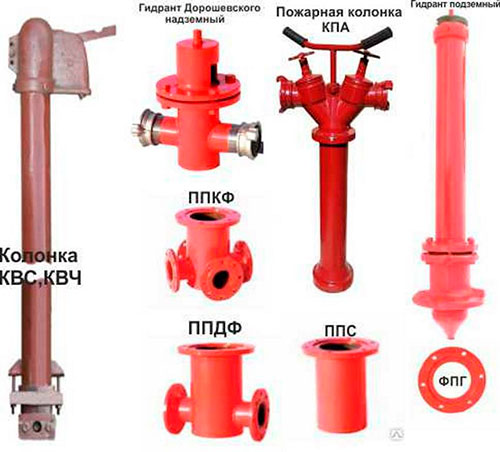

Пожарные гидранты в Алматы
